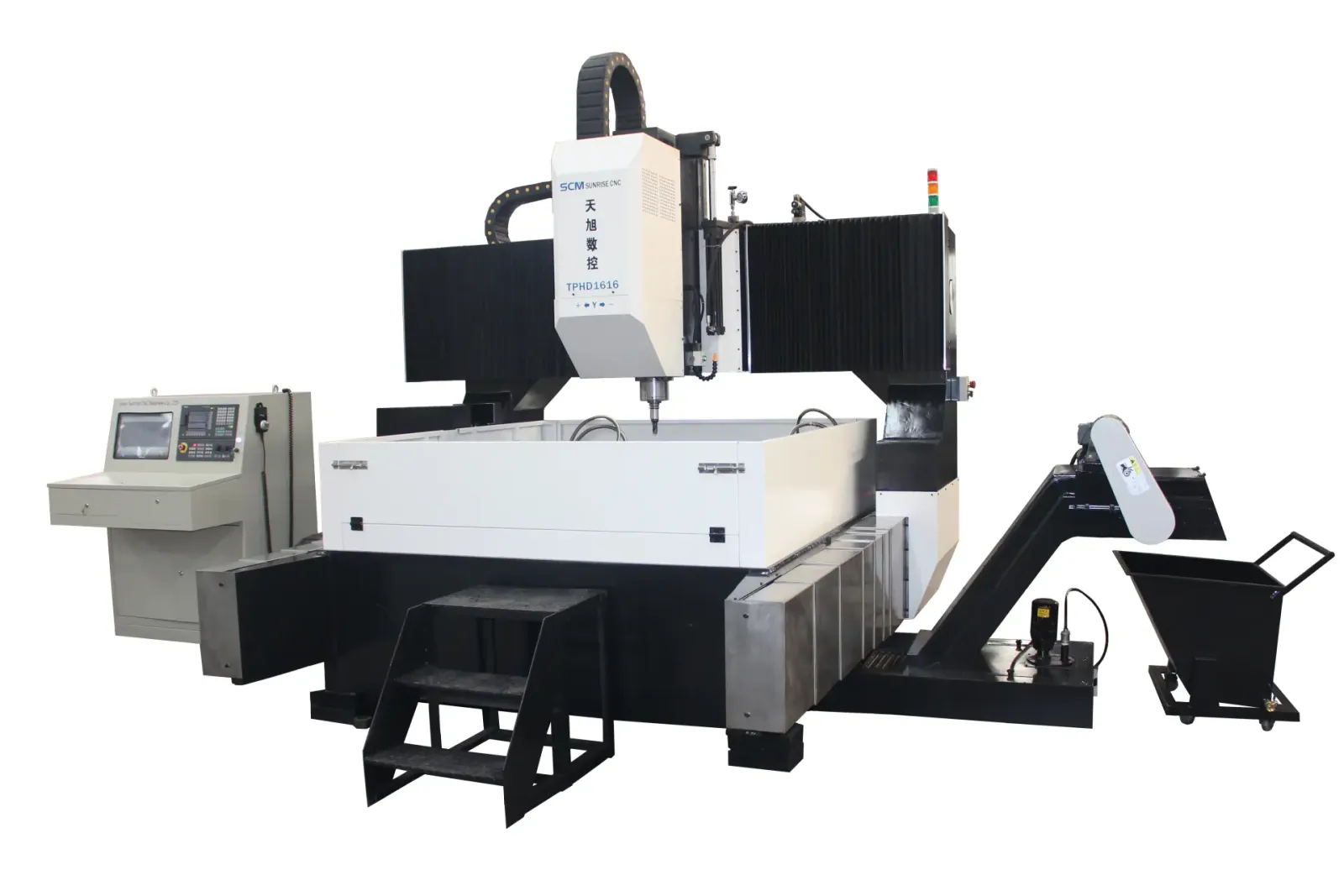

TPHD1616 / TPHD2016 / TPHD3016 / TPHD4016 Высокоскоростной сверлильный станок с ЧПУ
  • 1. Сверлильный шпиндель скольжения с ЧПУ (ось Z) с рабочим ходом предварительно установлен, реализовано автоматическое переключение. Он может сверлить не только сквозные, но и глухие отверстия с высокой эффективностью, простой конструкцией, низкими затратами на обслуживание, простотой в эксплуатации и т. Д.


    2. Имеется 12 гидравлических зажимов и Т-образные пазы для фиксации деталей, простота эксплуатации, экономия времени и повышение эффективности производства.


    3. Этот станок имеет три оси ЧПУ: направление движения портала (ось x), направление движения сверлильной головки (ось y); Направление подачи шпинделя (ось z). Каждая ось оснащена линейной направляющей и шариковой винтовой парой, которые приводятся в движение высокоточным серводвигателем.


    4. Машина оснащена очистителем металлолома, который собирает обрезки железа и режущую жидкость.


    5. Станок оборудован автоматической системой смазки линейных направляющих и ШВП.


    6. Станок оснащен системой ЧПУ SIEMENS, также оснащен компьютером для обработки чертежей и обработки деталей, прост в эксплуатации.


    7. Конфигурация машины, такая как шарико-винтовые пары, линейные направляющие, основные электрические части, серводвигатели, инвертор и т. Д., Всех известных брендов.


  • МодельTPHD1616TPHD2016TPHD3016TPHD4016
    Максимальный размер заготовки (Д × Ш) (мм)Пластина 1600x1600 или фланец Φ1600Пластина 2000x1600 или фланец Φ1600Плита 3000x1600 или фланец Φ1600Пластина 4000x1600 или фланец Φ1600
    Толщина заготовки (мм)Гидравлические прижимы до 100; Т-образный паз с оснасткой до 120
    Тип буровой установкираздвижной стол, сервоуправление
    Количество сверлильной головкиОдин или с АТС (автомат смены инструмента-8 фото)
    Максимальный диаметр сверла (мм)Φ40 / Φ50
    Коническое отверстие шпинделяBT40/BT50
    Скорость шпинделя (об / мин)30~3000
    Вертикальный ход шпинделя (ось Z) (мм)300
    Мощность серводвигателя оси X (кВт)2.0
    Мощность серводвигателя оси Y (кВт)1. 5
    Мощность серводвигателя оси Z (кВт)2.0
    Мощность двигателя очистителя скрапа (кВт)0,75
    Тип зажима12 гидравлических зажимов и Т-образный паз
    Тип электрического управленияSIEMENS CNC
    Количество осей ЧПУ3
    Точность позиционирования (мм)±0.08
    С функцией автоматической генерации CAD / CAM
    С функцией памяти точек останова (легко перезапустить производство после выключения питания)
    Общий размер (м)Около 4,5x3,9x3,2Около 4,9x3,9x3,2Около 5.5x3.9x3.2Около 6.5x3.9x3.2
    Вес (кг)Около 11000Около 12000Около 13000Около 14500


Эта машина представляет собой автоматическое специальное оборудование, используемое для сверления, нарезания резьбы, фрезерования стального листа, фланцев, трубных решеток, в основном в области стальных конструкций, котлов, теплообменников и так далее. Эта машина также может просверлить сквозное отверстие, глухое отверстие, отверстие лестницы.
